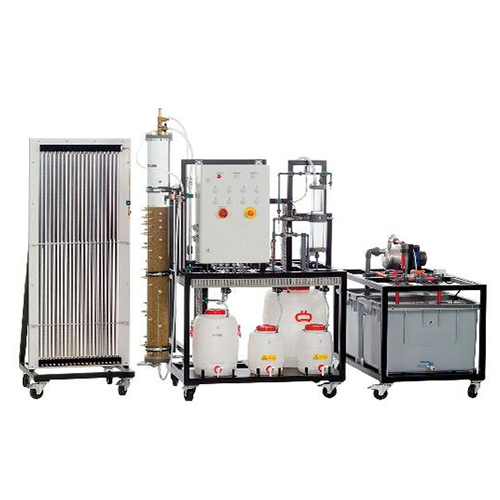

AFW017 Planta de Tratamiento de Agua 2 Entrenador de Tratamiento de Agua Equipo Didáctico Equipo de Formación Profesional
Descripción
La filtración profunda con filtros de arena y el intercambio iónico son operaciones unitarias clave en el tratamiento de agua. Permiten demostrar estas dos operaciones.
El agua bruta se bombea desde arriba a un filtro de arena. Los sólidos se capturan y retienen a medida que fluye a través del lecho filtrante. El agua filtrada emerge por el extremo inferior del filtro de arena y luego fluye a través de dos intercambiadores de iones (catiónicos y aniónicos). En el proceso, los iones no deseados se intercambian por iones de hidrógeno e hidróxido. El agua bruta se ablanda y desaliniza. El filtro de arena y los dos intercambiadores de iones pueden utilizarse en combinación o por separado. Los sólidos depositados en el filtro de arena provocan un aumento de la pérdida de presión. El retrolavado limpia el lecho filtrante y reduce la pérdida de presión. Los intercambiadores de iones pueden regenerarse con ácido o cáustico.
El filtro de arena está equipado con un medidor de presión diferencial. También hay varios puntos de medición de presión a lo largo del lecho filtrante. Las presiones se transmiten a manómetros tubulares mediante mangueras y se muestran allí como columnas de agua. Esto permite trazar diagramas de Micheau. Se miden el caudal, la temperatura, la conductividad, la presión diferencial y la presión del sistema. La velocidad del flujo en el lecho filtrante (velocidad del filtro) es ajustable. Se pueden tomar muestras en todos los puntos relevantes. Por ejemplo, se puede utilizar diatomita para producir agua cruda.
Se proporciona un programa de software para controlar los estados de funcionamiento y medir los datos. Un esquema del proceso muestra los estados de funcionamiento actuales de los componentes individuales y los datos medidos.
Especificación: Tratamiento de agua con filtración profunda e intercambio iónico; filtro de arena, intercambiador de cationes y aniones; todos los procesos se pueden utilizar por separado o en combinación; retrolavado del filtro de arena; regeneración de intercambiadores de iones; medición de la presión diferencial del filtro de arena.
20 manómetros de tubo para medir las presiones en el lecho filtrante; trazado de diagramas de Micheau; medición del caudal, la temperatura, la conductividad, la presión diferencial y la presión del sistema; velocidad del filtro; software ajustable con funciones de control y adquisición de datos vía USB en Windows Vista o Windows 7.

Datos técnicos
Bomba de agua bruta
Caudal máx.: 25 m³/h
Altura máx.: 20 m
Bomba de retrolavado
Caudal máx.: 3 m³/h
Altura máx.: 37 m
Depósitos para agua bruta y agua tratada
Capacidad: aprox. 180 l cada uno
Rangos de medición
Caudal (agua bruta): 0…1300 l/h
Caudal (regeneración): 2…25 l/h
Presión diferencial: -1…1 bar
Presión del sistema: 0…4 bar
Manómetros de tubo: 20 x 0…1500 mm
Conductividad: 0…600 µS/cm
Temperatura: 0…100 °C
Velocidad del filtro: aprox. 0…70 m/h
230 V, 50 Hz, monofásica
Dimensiones y peso
Largo x Ancho x Alto: 1550 mm x 920 mm x 2200 mm (entrenador)
Largo x Ancho x Alto: 1400 mm x 800 mm x 1150 mm (unidad de suministro)
Largo x Ancho x Alto: 750 mm x 640 mm x 1840 mm (panel del manómetro)
Peso total: aprox. 440 kg
Requerido para su funcionamiento:
Sosa cáustica, ácido clorhídrico, agua destilada
