Equipamiento de laboratorio térmico para conducción de calor en estado estacionario y no estacionario — Equipamiento didáctico y para formación profesional

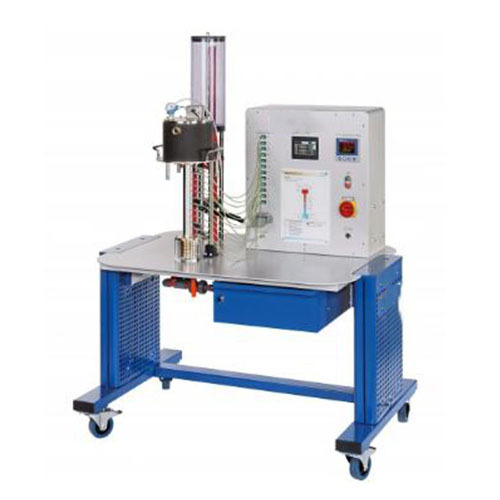

AFT100 Equipamiento de laboratorio térmico para conducción de calor en estado estacionario y no estacionario — Equipamiento didáctico y para formación profesional
1 Descripción
La conducción de calor es el transporte de calor entre las moléculas individuales en medios sólidos, líquidos y gaseosos bajo la influencia de una diferencia de temperatura. La conducción de calor en estado estacionario es el término utilizado cuando el transporte de calor se mantiene de forma permanente y uniforme mediante el aporte de calor. En la conducción de calor transitoria, la distribución de la temperatura en el cuerpo depende de la ubicación y del tiempo.
La conductividad térmica λ es una propiedad de un material que depende de la temperatura e indica con qué eficiencia se propaga el calor desde un punto dentro del material.
Puede utilizarse para estudiar tanto la conducción de calor en estado estacionario como la transitoria. El equipo de entrenamiento consta de una fuente de calor y un sumidero de calor, entre los cuales se insertan muestras cilíndricas fabricadas con diferentes metales. Cada muestra está equipada con 12 puntos de medición de temperatura. Los puntos de medición de temperatura están diseñados para ejercer la menor influencia posible sobre la temperatura, permitiendo medir la temperatura central de la muestra.
La fuente de calor consiste en un circuito de agua caliente con calentamiento eléctrico. Un controlador electrónico asegura que el agua de calentamiento se mantenga a una temperatura constante. El sumidero de calor se implementa mediante un sistema de refrigeración por agua. Un tanque elevado asegura un caudal constante de agua de refrigeración.
Es posible generar un salto térmico mediante una regulación adecuada del caudal de agua de refrigeración. Se puede utilizar un PC para visualizar la distribución transitoria de la temperatura en la muestra en función del tiempo y la ubicación. Nuestro precio no incluye el PC.
Las temperaturas de la muestra, del agua de calentamiento y de refrigeración, así como la potencia de calentamiento eléctrico y el caudal de agua de refrigeración, se visualizan digitalmente en el armario de control y pueden transmitirse simultáneamente vía USB directamente a un PC, donde pueden analizarse utilizando el software incluido. La conductividad térmica λ puede calcularse a partir de los datos medidos.
2 Detalles técnicos
Especificaciones
investigación de la conducción de calor en estado estacionario y transitorio en metales
determinación de la conductividad térmica λ
circuito de agua de calentamiento como fuente de calor, regulado electrónicamente
calentador eléctrico con controlador PID
tanque elevado con rebosadero para generar un caudal constante de agua de refrigeración
muestras fabricadas con 5 metales diferentes
medición de la temperatura y del caudal del agua de refrigeración
visualizadores digitales: potencia de calentamiento eléctrico, temperaturas, caudal de agua de refrigeración
software para la adquisición de datos vía USB bajo Windows 7, 8.1, 10

3 Datos técnicos
Calentador
Potencia: 800 W
Temperatura: 20…85 °C
Muestras, Ø 40 mm
3 × 450 mm (cobre, aluminio, latón)
2 × 300 mm (acero, acero inoxidable)
Tanque de calentamiento: aprox. 2 L
Tanque de enfriamiento: aprox. 0,5 L
Tanque elevado: aprox. 6 L
Sensores de temperatura
12 × termopares tipo K, a lo largo de la muestra
2 × Pt100, en el agua de enfriamiento
1 × Pt100, en el agua de calentamiento
Rangos de medición
Temperatura: 14 × 0…100 °C
Potencia: 0…1000 W
Caudal: 0,1…2,5 L/min
230 V, 50 Hz, monofásico
230 V, 60 Hz, monofásico; 120 V, 60 Hz, monofásico
UL/CSA opcional
