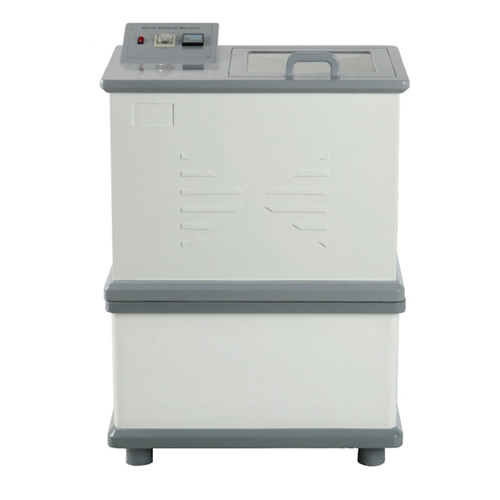

AF024 Máquina de grabado por pulverización, equipo de laboratorio para PCB, equipo educativo, equipo didáctico.1. Introducción al equipo
1.1 Descripción general
El equipo utilizado para el procesamiento de placas de circuito impreso permite completar el proceso de forma rápida y sencilla.
Tras encender el equipo, este se calienta automáticamente al arrancar. Una vez alcanzada la temperatura preestablecida, se mantiene constante. El temporizador y el medidor de temperatura integrados facilitan su uso.
1.2 Características
(1) Método de pulverización: El sistema de pulverización ofrece una excelente uniformidad, y la boquilla se puede desmontar y reemplazar fácilmente tras un uso prolongado.
(2) Configuración de parámetros: Se puede configurar la temperatura y el tiempo de pulverización.
(3) Diseño: Su estructura compacta simplifica el funcionamiento.
(4) Circulación de líquido: El líquido se puede circular y pulverizar para optimizar su uso. 2. Parámetros técnicos
Alimentación: CA 220 V
Peso: 22 kg
Dimensiones (cm): 66,8 cm x 43,8 cm x 56,5 cm
Temperatura de funcionamiento: -25 °C a 40 °C
3. Cuerpo principal
Sin nombre
1 Interruptor de encendido/relé temporizador
2 Interruptor de encendido/relé temporizador
3 Mesa de control de temperatura
Sin nombre
1 Boquilla
2 Ranura para tarjeta
3 Resistencia calefactora (interna)
Sin nombre
1 Interfaz de alimentación
2 Interruptor de encendido principal
4. Accesorios
Sin nombre
1 Depósito de solución ácida
2 Cable de alimentación
3 Guantes de goma
