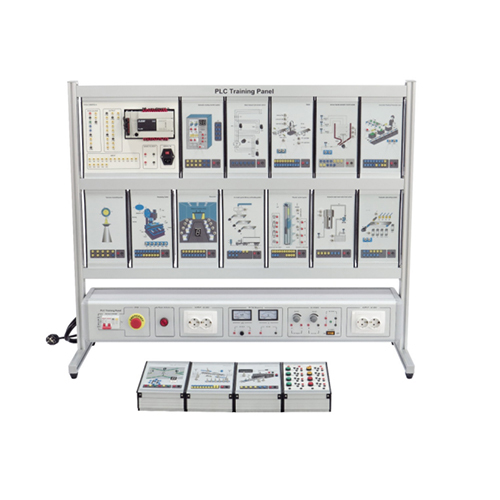

AF256E Panel de capacitación de PLC Equipo de laboratorio eléctrico Equipo educativo Equipo de enseñanzaI. Descripción general del producto
1.1 Descripción general
Este dispositivo de capacitación incluye un PLC Mitsubishi, módulos de simulación de capacitación y otros objetos de control. Mediante experimentos relevantes, podrá familiarizarse con el uso básico del PLC Mitsubishi, los métodos de programación y el uso del software de programación. Fomente los conocimientos y habilidades correspondientes de los estudiantes, ideales para la enseñanza y la evaluación de la formación en escuelas profesionales superiores, escuelas profesionales secundarias y escuelas técnicas.
1.2 Características
(1) La plataforma de capacitación adopta una estructura de columna de perfil de aluminio. El instrumento de medición y la fuente de alimentación de capacitación están integrados, y el circuito y los dispositivos de capacitación se combinan en una caja colgante. Las unidades son flexibles, fáciles de usar y resistentes a los daños.
(2) El circuito y los dispositivos experimentales están completamente configurados y pueden utilizarse en combinación para completar el contenido de capacitación de varios cursos.
(3) La plataforma de capacitación cuenta con un buen sistema de protección de seguridad. II. Parámetros de rendimiento
Potencia de entrada: monofásica 220 V ± 10 % 50 Hz
Peso: <100 kg
Dimensiones: 1220 x 410 x 1070
Condiciones de funcionamiento: Temperatura ambiente: -10 °C a +40 °C; humedad relativa: <85 % (25 °C)
III. Lista de componentes e introducción detallada
3.1 Componentes principales
Número Nombre
1 Soporte de experimentación
2 17 módulos de la caja colgante para experimentos
3 Caja de alimentación
3.2 Componentes de la caja de alimentación
Número Nombre
1 Disyuntor
2 Interruptor de parada de emergencia
3 Luz roja
4 Toma de corriente de 220 V CA
5 Amperímetro de CC
6 Voltímetro de CC
7 Perilla de ajuste de corriente de CC
8 Perilla de ajuste de voltaje de CC
3.3 Lista de configuración del equipo
Número Nombre Cantidad
Componente 1 Caja colgante para PLC MITSUBISHI FX3U 32MR/ES-A
Componente 2 Caja colgante para simulación de máquina expendedora
Componente 3 Caja de simulación de control de motor
Componente 4 Caja colgante para simulación de manipulador
Componente 5 Caja colgante para simulación de mezcla de diversos líquidos
Componente 6 Caja colgante para simulación de línea de producción de envasado automático
Componente 7 Caja colgante para simulación de iluminación de torre de control
Componente 8 Caja colgante para simulación de control de centro de mecanizado
Componente 9 Caja colgante de simulación de respuesta 1
Componente 10 Caja colgante de simulación de alimentación y carga automática 1
Componente 11 Caja colgante de simulación de experimento de ascensor 1
Componente 12 Caja colgante de simulación de nivel de agua de torre de agua 1
Componente 13 Caja colgante de simulación de control automático de clasificación de correo 1
Componente 14 Caja colgante de simulación de semáforo 1
Componente 15 Sistema de control de carro de transporte para simular caja colgante 1
Componente 16 Caja colgante de simulación de control de temperatura 1
Componente 17 Caja colgante de botones 1
3.4 Accesorios
Número Nombre Cantidad
1 Multímetro digital 1
2 Cable de alimentación 1
3 Cable eléctrico azul de 2 mm 5
4 Cable eléctrico negro de 2 mm 10
5 Cable eléctrico rojo de 2 mm 10
6 Cable 1
7 Fusible 6
8 Disco USB 1
IV. Lista de experimentos
Experimento 1 Experimento de simulación de máquina expendedora
Experimento 2 Experimento de simulación de control de motor
Experimento 3 Experimento de simulación de manipulador
Experimento 4. Simulación de mezcla de líquidos múltiples
Experimento 5. Simulación de una línea de producción de embalaje automático
Experimento 6. Simulación de la Torre Light of the Sky
Experimento 7. Simulación del control de un centro de mecanizado
Experimento 8. Simulación de un contestador automático
Experimento 9. Simulación de alimentación y carga automáticas
Experimento 10. Simulación del ascensor
Experimento 11. Simulación del nivel de agua de una torre de agua
Experimento 12. Simulación del control de la clasificación automática de correo
Experimento 13. Simulación del semáforo
Experimento 14. Simulación del sistema de control del carro de transporte
Experimento 15. Simulación del control de temperatura
