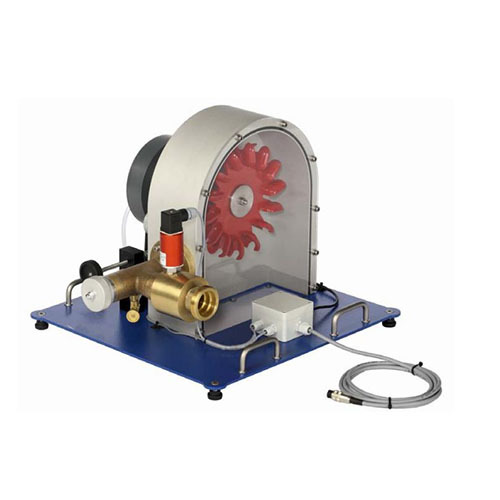

AFF087 Equipos de capacitación en ingeniería de fluidos de turbinas Pelton Equipos educativos Equipos de enseñanza
Objetivos de aprendizaje / Experimentos
Determinación de la potencia mecánica
Determinación de la eficiencia
Registro de curvas características
Investigación de la influencia de la sección transversal de la tobera en la potencia de salida
Especificaciones
[1] Registro de las curvas de una turbina Pelton e investigación de la influencia de la sección transversal de la tobera
[2] Panel frontal transparente para observar el área de operación
[3] Carga de la turbina mediante un freno de banda
[4] Aguja de tobera ajustable para ajustar diferentes secciones transversales
[5] Medición de velocidad sin contacto en el eje de la turbina y sensor de fuerza en el freno para medir el par
[6] Sensor de fuerza en la entrada de la turbina
[7] Visualización de la velocidad, el par y la presión en el armario de distribución
[8] Software de suministro de agua, medición del caudal y procesamiento de datos

Datos técnicos
Turbina - Potencia: aprox. 350 W a 1000 min-1, 150 L/min, altura = 20 m - Velocidad máxima: rotor de 1500 min-1
14 álabes
Diámetro del medio: 165 mm
Rangos de medición
Par: 0...9,81 Nm
Presión: 0...4 bar abs.
Velocidad: 0...4000 min-1
Dimensiones (largo x ancho x alto): 600 mm x 490 mm x 410 mm
Peso: aprox. 27 kg
