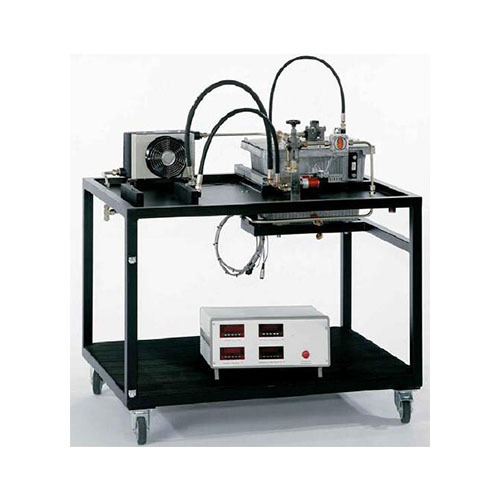

AFF081 Unidad de suministro de bomba de aceite Equipo de capacitación en ingeniería de fluidos Equipo educativo Equipo de enseñanzaObjetivos de aprendizaje/Experimentos
En combinación con un accionamiento universal, una unidad de freno y una bomba de aceite de la serie 10000 con unidad de suministro para la bomba de aceite
Registro de las características de la bomba
Determinación de la potencia requerida por la bomba
Determinación de la potencia hidráulica de la bomba
Determinación de la eficiencia de la bomba
Determinación de las características del sistema y el punto de funcionamiento de la bomba
Especificaciones
[1] Unidad de suministro para el funcionamiento de diferentes bombas de aceite
[2] Circuito cerrado de aceite
[3] Conexión de las bombas mediante mangueras hidráulicas con acoplamientos rápidos
[4] Sensores de presión en la entrada y salida incluidos en el volumen de suministro de las bombas
[5] Medición de la temperatura del aceite en el sistema de tuberías con PT100
[6] Refrigeración de circuito cerrado mediante intercambiador de calor aire/aceite
[7] Medición de caudal con caudalímetro de rueda ovalada
[8] Visualización digital de caudal, presión y temperatura
[9] Software con función de adquisición de datos vía USB para Windows Vista o Windows 7
Datos técnicos
Depósito de aceite: 27 L
Aceite: HLP-ISO 32
Refrigeración de aceite: 2...3 kW
Rangos de medición
Presión (entrada): -1...+1 bar
Presión (salida): 0...120 bar
Temperatura: 0...1000 °C
Caudal: 0...10 L/min
Dimensiones y peso
Largo x Ancho x Alto: 1200 mm x 850 mm x 1300 mm
Peso: aprox. 80 kg
Requisitos para el funcionamiento:
230 V, 50/60 Hz, monofásica o 120 V, 60 Hz, monofásica
