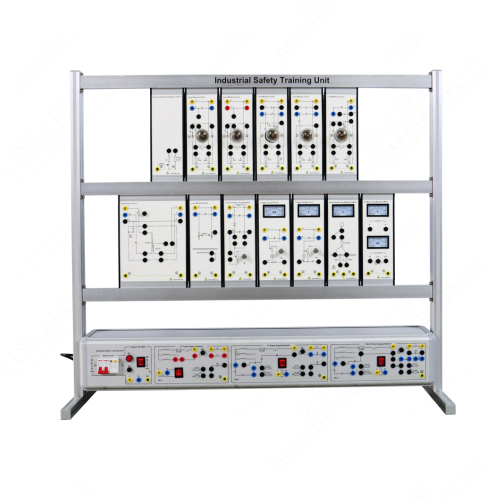

AFB007 Unidad de Formación en Seguridad Industrial Equipos Didácticos Formación Técnica Formador en Automatización de Edificios 1. Introducción del producto 1.1 Descripción del producto Este sistema simula el proceso de un sistema de energía de seguridad industrial, lo que permite a los estudiantes adquirir una comprensión intuitiva preliminar de la energía de seguridad industrial y desarrollar los conocimientos y habilidades correspondientes. 1.2 Características del producto (1) La plataforma de capacitación adopta una estructura de perfil de aluminio, el instrumento de medición y el módulo de carga están instalados en una caja colgante, y la fuente de alimentación de capacitación está integrada. Cada unidad es flexible, fácil de usar y resistente a daños. (2) El circuito experimental y la configuración del dispositivo son completos y pueden utilizarse en combinación para completar el contenido de capacitación de diversas asignaturas. (3) La plataforma de capacitación cuenta con un buen sistema de protección de seguridad. 2. Especificaciones técnicas 2.1 Parámetros técnicos Parámetros de la fuente de alimentación: monofásica trifásica de 220 V/50 Hz 2.2 Dimensiones y peso Dimensiones: 1230 mm × 475 mm × 1355 mm Peso: 63 kg 3. Nombre de los componentes del producto e introducción de sus funciones 3.1 Componentes principales del producto N.° Nombre 1 Caja de alimentación 2 Módulo 3 Bastidor 3.2 Componentes eléctricos del producto N.° Nombre 1 Disyuntor 2P 2 Indicador luminoso de encendido 3 Puerto de salida de alimentación 4 Interruptor de encendido 5 Red de alimentación IT 6 Red de alimentación TT 7 Red de alimentación TN-C-S 3.3 Introducción de los módulos del producto N.° Nombre 1 Módulo de resistencia de tierra 2 Módulo de carga 3 Módulo transformador LD-1-5 4 Módulo de carga LD-6 5 CC pulsante Módulo 6 Módulo de corriente de fuga 7 Módulo de tensión de fuga 8 Módulo de prueba de cuerpo humano 9 Módulo medidor de tensión y corriente 3.4 Accesorios del producto N.° Nombre 1 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, amarillo 2 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, negro 3 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, rojo 4 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, azul 5 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, bicolor 6 Multímetro digital UA9205 7 Fusible de 5 A, 5 x 20 8 Fusible de 0,3 A, 5 x 20 9 Bombilla incandescente de 24 V 60 W E27 de rosca 4. Lista de configuración del producto N.º Nombre Cant. 1 Módulo de resistencia de tierra 1 2 Módulo de carga LD-1-5 5 3 Módulo de transformador 1 4 Módulo de carga LD-6 1 5 Módulo de CC pulsante 1 6 Módulo de corriente de fuga 1 7 Módulo de tensión de fuga 1 8 Módulo de prueba de cuerpo humano 1 9 Módulo medidor de tensión y corriente 1 10 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, amarillo 5 11 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, negro 10 12 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, rojo 5 13 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, azul 10 14 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, bicolor 5 15 Multímetro digital UA9205 1 16 Fusible de 5 A, 5 x 20 5 17 Fusible de 0,3 A, 5 x 20 5 18 Bombilla incandescente de 24 V, 60 W, rosca E27 1 5. Lista de experimentos didácticos del producto (consulte la guía de experimentos) (Para más detalles) (1) Simulación de medidas de protección básicas (2) Simulación de descarga eléctrica por contacto indirecto (3) Simulación de medidas de protección en una red eléctrica TN (4) Protección de baja tensión (5) Simulación de descarga eléctrica directa (6) Simulación de protección de descarga eléctrica directa (7) Medición de la tensión de fuga que fluye a través de la resistencia del cuerpo humano (8) Medición de la corriente de fuga que fluye a través de la resistencia del cuerpo humano (9) Medición de corriente continua pulsante con componente alterna que fluye a través de la resistencia del cuerpo humano
