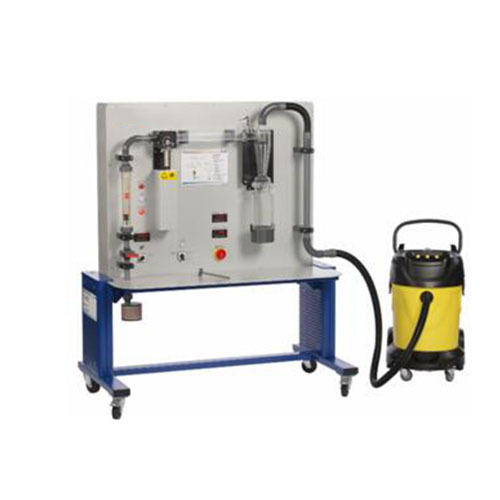

AFF053 Equipos de capacitación en ingeniería de fluidos ciclónicos de gas Equipos de enseñanza Equipos didácticosLa unidad realizará los siguientes experimentos e investigaciones:
Objetivos de aprendizaje/Experimentos
Influencia del contenido de sólidos y el caudal volumétrico de aire en la
pérdida de presión en el ciclón
Grado de separación
Función de separación y tamaño de separación (con un dispositivo de análisis adecuado)
Comparación de la pérdida de presión y el grado de separación con los valores teóricos
Especificaciones
[1]Separación de sólidos de gases mediante un ciclón
[2]Ciclón con entrada tangencial
[3]Dosificación del material de alimentación en el flujo de aire mediante un dispersor
[4]Generación del flujo de aire mediante ventilador; ajuste mediante válvula
[5]Depósitos para el material de alimentación y el material grueso
[6]Un filtro en la entrada de aire y un filtro para el material fino en la salida de aire
[7]Registro de la presión diferencial, el caudal volumétrico de aire y la temperatura
Datos técnicos del ciclón
Altura: aprox. 250 mm
Diámetro: aprox. 80 mm
Diámetro del tubo de inmersión: aprox. 30 mm
Ventilador
Caudal volumétrico: máx. 600 m³/h
Consumo de energía: aprox. 3600 W
Depósitos
Material de alimentación: 15 ml
Material grueso: 700 ml
Rangos de medición
Presión diferencial del ciclón: 0...100 mbar
Caudal volumétrico (aire): 10...100 m³/h
Temperatura: 0...60 °C
Dimensiones y peso
Largo x Ancho x Alto: 1520 x 790 x 1800 mm (entrenador)
Peso: aprox. 160 kg (entrenador)
Largo x Ancho x Alto: 660 x 510 x 880 mm (ventilador)
Peso: aprox. 33 kg (ventilador)
Material de construcción: acero inoxidable
