1. Descripción

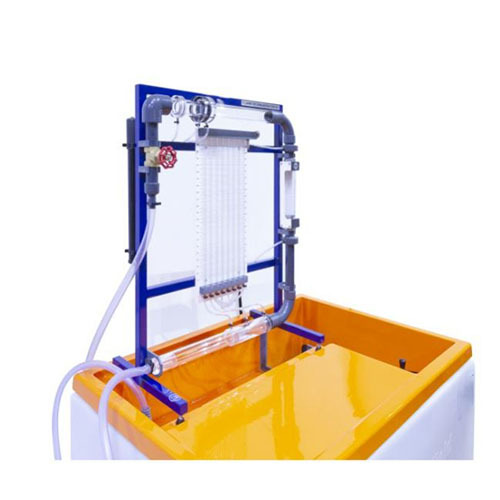

El equipo consta de un medidor Venturi, un medidor de área variable y una placa de orificio, instalados en serie para permitir la comparación directa. Una válvula de control de caudal permite variar el caudal a través del circuito. Se incorporan tomas de presión para medir la pérdida de carga de cada medidor de caudal. Estas tomas están conectadas a un banco de manómetros de ocho tubos que incorpora un colector con una válvula de purga de aire.
La presurización de los manómetros se realiza mediante una bomba manual. El circuito y el manómetro están fijados a una estructura de soporte, situada sobre la superficie de trabajo del banco hidráulico. El banco se utiliza como fuente de suministro de agua y para la calibración volumétrica de cada medidor de caudal.

2. Capacidades de demostración
Comparación directa de la medición de caudal mediante un medidor Venturi, un medidor de área variable y una placa de orificio
Calibración de cada medidor de caudal mediante el tanque de medición volumétrica del banco
Comparación de las caídas de presión en cada dispositivo
