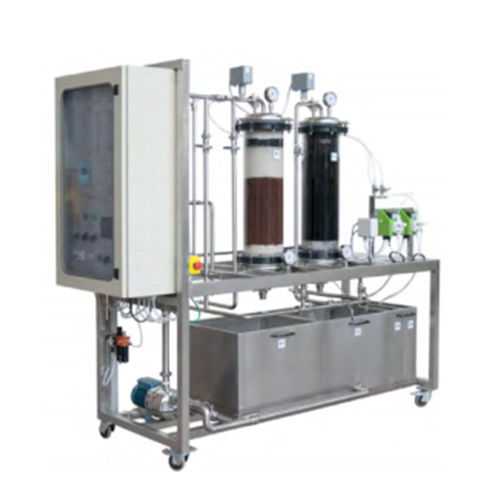

AFW014 Planta Piloto de Filtración Entrenador de Tratamiento de Agua Equipo Didáctico Equipo de Formación ProfesionalINTRODUCCIÓN
Esta planta de filtración consta principalmente de un filtro de arena y un filtro de carbón activado. El agua filtrada se recoge en un tanque de acero inoxidable del que se extraen muestras para su análisis de laboratorio. Un turbidímetro en línea permite medir la turbidez del agua que entra y sale de los filtros. El control del proceso, la adquisición de datos y la supervisión se realizan automáticamente mediante un controlador por microprocesador y un software específico de control y supervisión que permite el control remoto de diversos parámetros operativos.
PROGRAMA DE FORMACIÓN: La unidad de proceso permite desarrollar y analizar los siguientes aspectos: • filtración mecánica
filtración química
principales parámetros que afectan a la filtración
influencia del caudal de alimentación en la filtración
control PID automático
supervisión de la planta (solo para
CARACTERÍSTICAS TÉCNICAS:
Estructura de acero inoxidable AISI 304 con ruedas
Filtro de arena de vidrio borosilicato con tamaño de partícula decreciente y capacidad de 30 l
Filtro de carbón activado de vidrio borosilicato con capacidad de 30 l
4 manómetros con rango de 0 a 10 m de columna de agua
Bomba centrífuga con carcasa y rotor de acero inoxidable AISI 304 y caudal de 3000 l/h
Caudalímetro de área variable de acero inoxidable AISI 304 con rango de 100 a 1000 l/h
Bomba dosificadora de plástico para hipoclorito de sodio con caudal de 3 l/h
Bomba dosificadora de plástico para floculante con caudal de 3 l/h
2 tanques de alimentación de acero inoxidable AISI 304 con capacidad de 120 l
Depósito de acero inoxidable AISI 304 para la recogida de agua filtrada con capacidad de 200 l
Termorresistencia Pt 100 con vaina de acero inoxidable AISI 316
Indicador electrónico de temperatura tipo placa
Cuadro de distribución IP55, conforme con la marca de conformidad CE, que incluye sinóptico de planta y ELCB
Líneas de conexión y válvulas de acero inoxidable AISI 304 y 316
Válvula de control neumática de acero inoxidable AISI 316 para caudal de alimentación de agua, Cv = 2,5
Convertidor electroneumático (4 a 20 A / 0,2 a 1 bar) • Turbidímetro electrónico para medir la turbidez del agua que entra y sale de los filtros, con rango programable y señal de salida de 4 a 20 mA
Controlador PID digital con microprocesador, con dos lazos de control
Software de supervisión para Windows: permite controlar señales ON/OFF y señales analógicas procedentes del PID Controlador, tendencia en tiempo real y tendencia histórica. Alimentación: 230 V CA 50 Hz monofásica - 1,5 kVA. (Otros voltajes y frecuencias bajo pedido). Dimensiones: 2150 x 750 x 2000 mm. Peso: 460 kg. Incluye MANUAL TEÓRICO, PRÁCTICO Y EXPERIMENTAL.
