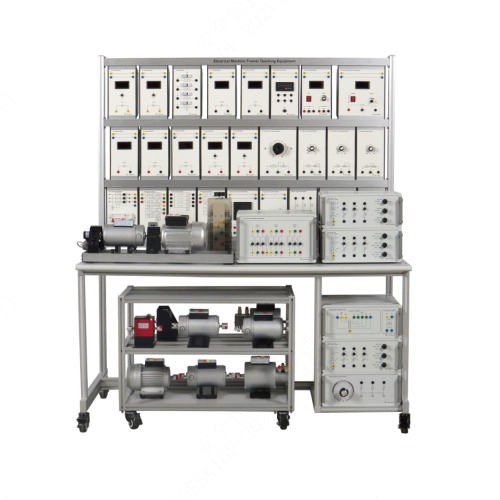

AF511E Equipo didáctico para la enseñanza de máquinas eléctricas. Materiales didácticos escolares. Equipos de formación eléctrica.1. Introducción del producto
1.1 Descripción del producto
Este dispositivo de entrenamiento incluye diversos tipos de motores asíncronos y componentes de control industrial. Mediante experimentos relevantes, los estudiantes pueden familiarizarse con las características de funcionamiento de los motores de CA, los motores de CC y los transformadores, dominar sus principios y métodos de control, y desarrollar los conocimientos y habilidades correspondientes.
1.2 Características del producto
(1) El banco de entrenamiento cuenta con una estructura de columnas de perfil de aluminio, de diseño sencillo y elegante. La base está equipada con patas ajustables, y la altura se puede regular según las condiciones del terreno. Los instrumentos de medición y la fuente de alimentación se encuentran en una caja colgante integrada, lo que facilita su uso y evita daños.
(2) Incluye diversos tipos de motores que se pueden combinar.
(3) La combinación de software y hardware permite completar el contenido de entrenamiento de diversas materias.
(4) El banco de entrenamiento cuenta con un sistema de protección de seguridad eficaz. 2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación eléctrica: Trifásica, cinco hilos, 380 V ± 10 %, 50 Hz
Temperatura ambiente: -10 °C a +40 °C
Humedad ambiente: <85 % (25 °C)
2.2 Parámetros de apariencia del equipo
Dimensiones: 1600 mm x 780 mm x 1870 mm
Peso: 200 kg
3. Nombres de los componentes del producto e introducción a sus funciones
3.1 Cuerpo del equipo
Número de serie Nombre Cantidad
1 Módulo 26
2 Bloque 1
3 Motor 8
4 Rueda universal 8
5 Consola 6
3.2 Accesorios del equipo
Número de serie Nombre Cantidad
1 Cable de conexión eléctrica de seguridad de 4 mm rojo 10
2 Cable de conexión eléctrica de seguridad de 4 mm negro 10
3 Cable de conexión eléctrica de seguridad de 4 mm verde 10
4 Cable de conexión eléctrica de seguridad de 4 mm amarillo 10
5 Cable de conexión de seguridad eléctrica azul de 4 mm 10
6 Cable de alimentación 1
7 Cable de conexión de seguridad eléctrica bicolor de 4 mm 5
8 Cable USB 1
9 Núcleo de fusible 5
10 Memoria USB 1
11 Fusible de 0,5 A 10
12 Fusible de 2 A 10
13 Fusible de 3 A 10
14 Fusible de 5 A 10
15 Fusible de 6 A 10
4. Lista de experimentos didácticos del producto
(1) Monofásico (1) Experimento de prueba de transformador
(2) Experimento de prueba de transformador trifásico
(3) Experimento de prueba de motor monofásico con condensador
(4) Experimento de prueba de módulo de interruptor inversor de motor
(5) Experimento de prueba de velocidad de motor
(6) Experimento de prueba de motor trifásico con anillos rozantes
(7) Experimento de prueba de generador síncrono
(8) Experimento de prueba de conversión estrella-triángulo
(9) Experimento de prueba de motor de CC en serie
(10) Experimento de prueba de resistencia de carga de motor de CC
(11) Experimento de prueba de motor compuesto de CC
(12) Experimento de prueba de motor de CC de excitación independiente
(13) Experimento de prueba de datos de monitorización de software
