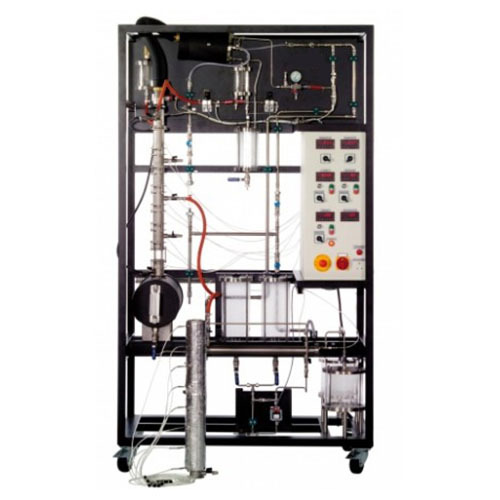

Equipo didáctico para entrenamiento en rectificación continua — Equipo de laboratorio térmico y formación profesional

AFT098 Equipo didáctico para entrenamiento en rectificación continua — Equipo de laboratorio térmico y formación profesional
1 Descripción
La destilación se utiliza para separar mezclas líquidas compuestas por líquidos individuales que son miscibles entre sí. La rectificación hace referencia a la destilación a contracorriente. Se recomienda utilizar una mezcla de etanol y agua como mezcla líquida para este proceso.
Se dispone de una columna de platos perforados, una columna de platos de campana de burbujeo y una columna de relleno. La columna de relleno está cargada con anillos Raschig. Cada columna cuenta con tres conexiones situadas a diferentes alturas para la alimentación. El producto de cabeza se condensa mediante un condensador y un tanque de separación de fases. Parte de este condensado se recoge en un tanque como producto final, mientras que el resto se recircula hacia la columna. La relación de reflujo se ajusta mediante válvulas. El producto de cola puede recogerse en dos tanques. Un intercambiador de calor permite precalentar la alimentación aprovechando el calor del producto de cola que sale de la columna.
Los valores de medición relevantes son registrados por sensores. La composición de la alimentación y de los productos se determina mediante un areómetro, basándose en la diferencia de densidad entre el etanol y el agua.
El equipo de entrenamiento se opera y controla mediante un PLC integrado con pantalla táctil. Los valores de medición pueden transmitirse por LAN a un PC, donde pueden analizarse utilizando el software correspondiente. Gracias a un router WLAN integrado, el equipo puede operarse y controlarse adicionalmente desde un dispositivo terminal; asimismo, la interfaz de usuario puede visualizarse simultáneamente en múltiples dispositivos (función de duplicación de pantalla). La navegación por los menús es independiente de la interfaz de usuario que se muestra en la pantalla táctil del propio equipo. En el dispositivo terminal están disponibles diferentes niveles de usuario con distintas funciones. Es posible realizar la adquisición de datos desde los dispositivos terminales a través de la red.
2 Especificaciones
Rectificación continua y discontinua
Columnas de relleno, de platos perforados y de platos de campana de burbujeo (intercambiables)
Control del equipo mediante PLC; operación a través de pantalla táctil o de un dispositivo terminal
Duplicación de pantalla: posibilidad de replicar la interfaz de usuario en múltiples dispositivos terminales; adquisición de datos a través de la red
3 entradas de alimentación y 8 sensores de temperatura por columna
Columnas de platos perforados y de platos de campana de burbujeo con 8 platos cada una
Columna de relleno con anillos Raschig
Modo de vacío disponible mediante bomba de diafragma
Evaporador con calentamiento eléctrico
Intercambiador de calor para el enfriamiento del producto de cola (mediante precalentamiento de la alimentación o mediante agua de refrigeración)
Condensador y tanque de separación de fases para el producto de cabeza
Circuito cerrado de agua de refrigeración con enfriador agua/aire
Ajuste de la relación de reflujo mediante válvulas
Software para la adquisición de datos vía LAN (compatible con Windows 8.1 y 10)

3 Datos técnicos
Columnas
altura x diámetro interior: 780x50 mm
Bomba de alimentación
caudal máx.: 320 mL/min
Bomba de agua de refrigeración
caudal máx.: 10 L/min
Bomba de diafragma: vacío final aprox. 213 mbar abs.
Tanques: alimentación: 2x aprox. 5 L; producto de fondo: 2x aprox. 5 L; producto de cabeza: aprox. 1,9 L
Superficies de transferencia de calor
prerrecalentamiento de alimentación/refrigeración de fondo: aprox. 0,03 m²
condensador de producto de cabeza: aprox. 0,04 m²
Rangos de medición
temperatura: 33x 0…150 °C
sensor de presión: 2x 0…2,5 bar (columna), 1x -1…1 bar
manómetro: -1…0,6 bar; relación de reflujo: 0…100 %; potencia: 0…4 kW (calentador); caudal: 30…320 L/h (agua de refrigeración); densidad: 0,7…1 g/mL; 400 V, 50 Hz, 3 fases; 400 V, 60 Hz, 3 fases; 230 V, 60 Hz, 3 fases
UL/CSA opcional
Dimensiones y peso
L x A x H: 1905 x 790 x 2200 mm; Peso: aprox. 400 kg
