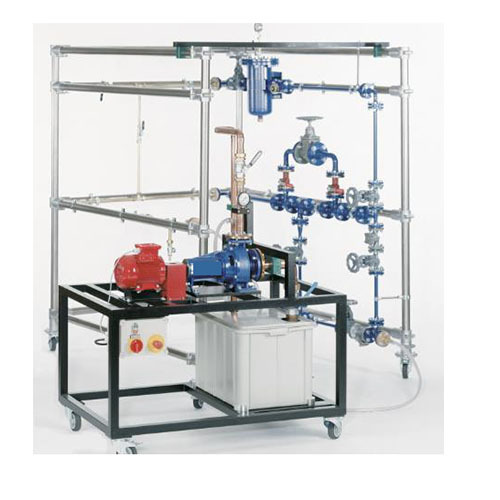

Se trata de un sistema práctico de ejercicios y formación que ofrece una introducción totalmente auténtica a las tuberías, válvulas y accesorios industriales. El kit de montaje incluye una amplia variedad de válvulas y accesorios, elementos de tubería y un tanque de presión, así como componentes de sellado y fijación.
Un robusto marco de montaje en forma de U permite el montaje de diversos sistemas de tuberías, componentes de planta y unidades funcionales. Los elementos de tubería están preparados para el montaje y se adaptan a las longitudes de instalación y conexiones de brida. Los componentes permiten múltiples montajes y desmontajes.
El sistema de formación está diseñado para que los estudiantes trabajen juntos en un grupo de aprendizaje. El proceso completo de construcción de un sistema puede llevar varios días si se siguen todos los pasos: obtención de información, planificación, toma de decisiones, ejecución, comprobación y evaluación.
El material didáctico detallado facilita un proceso de aprendizaje eficaz y ordenado. Contiene descripciones técnicas de todos los componentes del sistema, así como varios sistemas e instalaciones de muestra.
Las configuraciones terminadas pueden someterse a pruebas reales con agua. El sistema de bombeo (circuito cerrado) está disponible para este fin.

Especificación
Ejercicio de montaje para formación en ingeniería
Red de tuberías compuesta por codos, piezas en T y transiciones en anchos nominales DN15, 25 y 40
Conexiones de tuberías mediante bridas o racores de anillo cortante
Racores de brida estándar disponibles comercialmente: válvula de cierre, válvula antirretorno, filtro, purgador de condensación, mirilla, válvula de bola, válvula de compuerta
Válvula de bola con racor de anillo cortante
Recipiente a presión con manómetro, conexión mediante bridas DN15
Conexión al suministro de agua mediante manguera con acoplamiento
Bastidor móvil para el montaje de la red de tuberías
El kit forma parte de la línea de prácticas de montaje, mantenimiento y reparación
Datos técnicos
Racores de brida
Fundición gris
Presión nominal: PN16 para DN15, 25 / PN10 para DN40
Válvula de bola con racor de anillo cortante
Latón niquelado
Presión nominal: PN25
Tamaño nominal: G1/2”
Manómetro: 0…4 bar
Dimensiones y Peso
Largo x Ancho x Alto: 1540 mm x 1840 mm x 2020 mm
Peso: aprox. 300 kg
Requerido para su funcionamiento
Conexión de agua y desagüe mediante mangueras con acoplamientos
