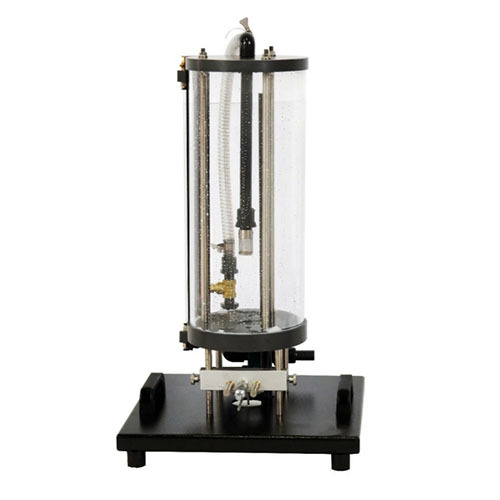

AFF187 Dispositivo de enseñanza con cronómetro para estudiar el flujo a través de un orificio. Equipos de formación en ingeniería de fluidos. Equipos de formación profesional. Equipos educativos.1. Introducción del producto
1.1 Descripción del producto
En condiciones de flujo en tuberías, la pérdida de flujo se preocupa más que la resistencia. Si bien en muchos casos una gran resistencia implica una gran pérdida, dado que corresponden a cambios en el momento y la energía, respectivamente, su esencia es diferente.
El fluido genera tanto pérdida de momento como de energía en la capa límite, y la tendencia de cambio de la resistencia y la pérdida es constante. Sin embargo, en la zona de estela, la pérdida de momento en el borde de salida del objeto y a cierta distancia detrás de él es básicamente la misma, pero la pérdida de energía es bastante diferente. En otras palabras, el fluido solo genera resistencia en la superficie en contacto con el objeto, y una vez que lo abandona, ya no genera resistencia. Sin embargo, la pérdida de velocidad en la zona de estela continuará cortando aguas abajo y generando pérdida de flujo.
Por lo tanto, es fundamental estudiar la pérdida de flujo. Para facilitar un estudio más intuitivo de la pérdida de flujo, hemos fabricado un dispositivo de aprendizaje profesional que nos ayuda a comprender y aprender sobre la pérdida de flujo. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros del tanque de agua experimental:
Volumen de agua: aprox. 13 L
Altura de rebose: 400 mm
Caudal máximo: 14 L/min
Parámetros del manómetro diferencial de doble tubo:
Rango de medición: 0...390 mm
Parámetros de la escala micrométrica:
Rango de medición: 0...10 mm
2.2 Dimensiones y peso
Dimensiones: 400 mm x 400 mm x 725 mm
Peso: 12 kg
3. Componentes del producto
3.1 Parte principal del producto
Sin nombre
1 Válvula de escape
2 Manómetro diferencial de doble tubo
3 Tubo de rebose
4 Escala de nivel de agua
5 Cesta de compensación de entrada de agua
6 Conector de drenaje
7 Puerto de rebose
8 Mango
9 Escala de desplazamiento de milésimas
10 Tubo de Pitot
3.2 Accesorios del producto
Sin nombre
1 Cronómetro
2 Tráquea
4. Lista de experimentos didácticos del producto
(1) Determinar el caudal en diferentes cabezales de descarga
(2) Investigación relacionada con el caudal de salida del chorro (diámetro, velocidad) en la salida del dispositivo
